該研究成功利用高光譜成像技術，通過一套多級特征提取與增強方案，清晰重現了漢代彩繪陶器上已模糊難辨的云紋，為文物的數字化保護提供了全新的無損分析手段。

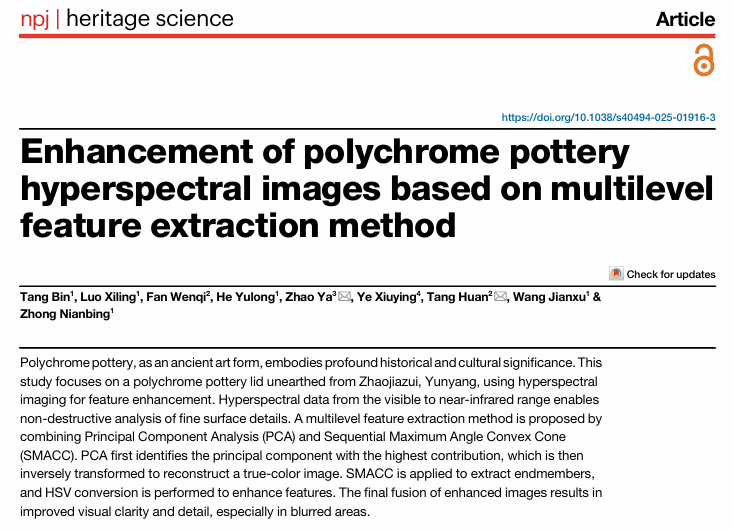

近日，Nature 系列期刊 npj Heritage Science發表了重慶理工大學湯斌教授團隊聯合重慶中國三峽博物館共同完成的關于漢代彩繪陶器紋樣數字增強的最新研究。彩繪陶器是具有深厚歷史文化意義的文物，其表層彩繪由于漫長年代的化學降解和物理破壞往往模糊難辨。研究團隊以重慶云陽縣趙家咀遺址出土的一件漢代彩繪灰陶罐蓋為對象。該陶蓋帶有紅色云紋彩繪，但由于顏料脫落、氧化褪色以及埋藏土壤覆蓋，圖案細節幾乎無法憑肉眼清晰識別。為了在不損傷文物的前提下提取和增強這些關鍵紋樣信息，研究引入了高光譜成像(Hyperspectral Imaging, HSI)技術，以獲取可見光至近紅外波段的精細光譜圖像數據。高光譜成像能夠在380–1020?nm范圍內非接觸捕獲文物表面各像素的光譜特征，實現對彩繪圖案的精細分析，為后續數字修復提供科學依據。

圖1: 漢代彩繪灰陶罐蓋及其表面云紋細節。(a) 陶器蓋整體外觀；(b) 放大的云紋區域1；(c) 放大的云紋區域2。

由圖1可以發現長期埋藏導致陶蓋彩繪層顏料脫落、表面附著泥土，紅色云紋圖案已變得模糊難辨。為了解決這個問題，研究團隊創新性地提出了基于高光譜成像的多級特征提取與增強方案，結合主成分分析（PCA）與最大角度凸錐（SMACC）算法，實現了文物彩繪紋樣的精確識別與細節復原。



01技術方案

針對彩繪陶器紋樣難以識別的問題，湯斌團隊提出了結合主成分分析(PCA)與最大角度凸錐算法(SMACC) 的多級特征提取圖像增強方法。本研究方法的總體流程如圖2所示，包括高光譜數據采集與增強處理兩部分。通過萊森光學iSpecHyper-VS1000系統獲取文物表面可見–近紅外光譜信息，經PCA降維、SVM分類與SMACC端元提取后，結合光譜匹配與HSV融合實現彩繪紋樣的細節增強，為文物彩繪的數字化分析提供了技術支撐。

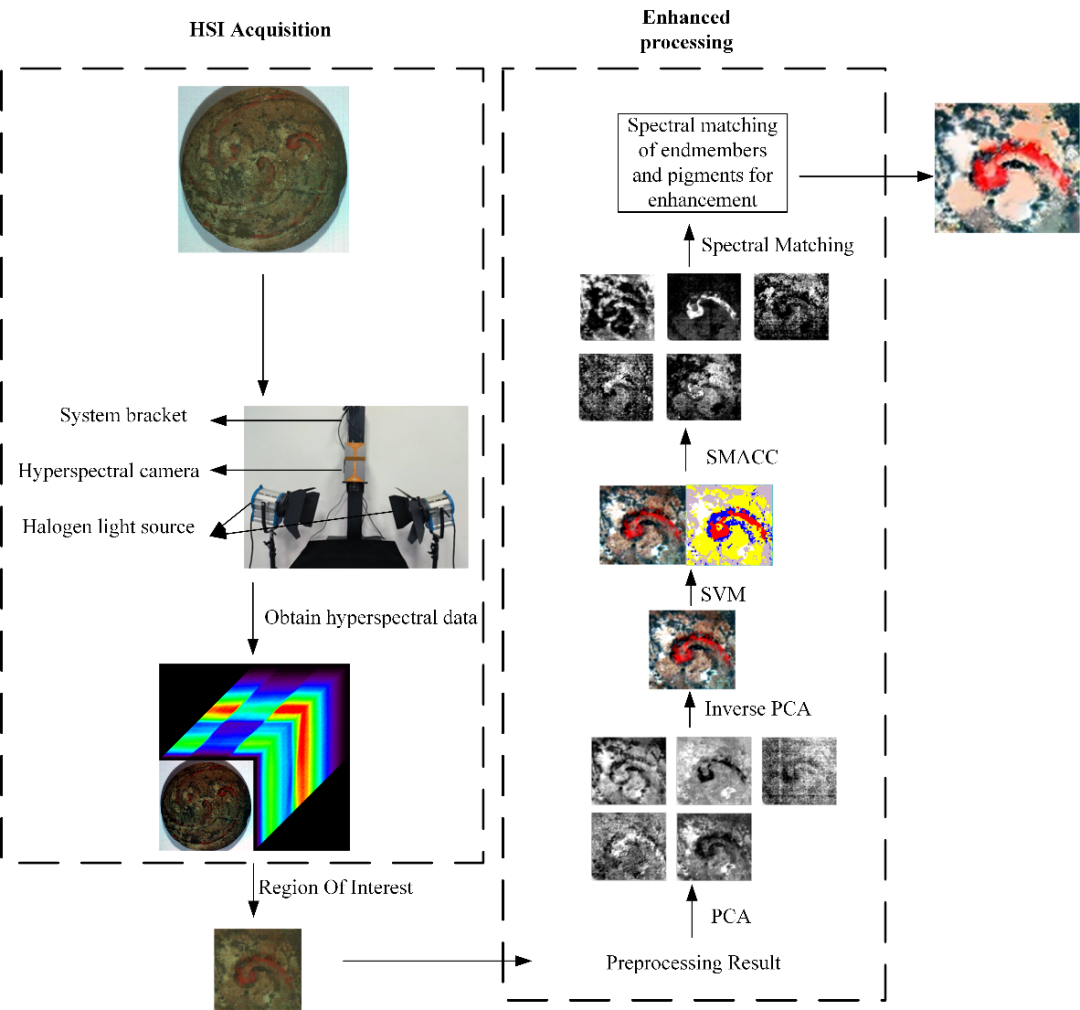

圖2：基于高光譜成像的彩繪陶器多級特征提取與圖像增強流程示意圖。
整個技術方案包含以下主要步驟：1.PCA降維與偽彩色重建：對高光譜圖像進行主成分分析，提取貢獻率最高的若干主成分來表征主要圖像信息，同時濾除噪聲與冗余。隨后對選取的主成分進行反變換，重建出接近真實顏色的RGB偽彩色圖像，用以初步恢復陶器彩繪的整體外貌。2.SMACC端元提取與紅色特征增強：在PCA處理后的圖像上應用順序最大角度凸包(SMACC)算法，迭代提取光譜“端元”以分離出相對純凈的成分光譜。通過計算光譜角距離(SAD)和光譜信息散度(SID)等指標選出與紅色顏料光譜最相似的端元作為目標。該端元對應的空間分布即形成紅色紋樣的特征掩膜圖像。3.HSV通道融合增強：將PCA反變換得到的RGB圖像與上述紅色特征掩膜進行融合處理。首先將RGB圖像轉換到HSV顏色空間，在保持色調(H)通道不變的前提下，將歸一化的紅色特征掩膜疊加增強飽和度(S)和明度(V)通道。再將圖像轉換回RGB顏色空間，得到紅色紋樣得到顯著突出顯示的偽彩色增強圖像。4.多尺度拉普拉斯金字塔融合：為了兼顧偽彩色增強圖像的清晰細節和原真彩圖像的整體真實性，采用拉普拉斯金字塔的多尺度融合方法。對增強圖像和原圖分別構建高斯金字塔并計算各層拉普拉斯金字塔，將紅色紋樣區域以權重0.7:0.3融合偽彩色增強與原圖的細節層，其余區域采用適當權重融合。最后重建圖像得到最終的特征融合增強結果。通過以上多級處理，原本難以辨識的云紋彩繪特征得以被有效提取和增強。PCA提供全局主要成分提取，SMACC捕獲局部細節端元，兩者結合克服了單一方法光譜范圍有限或信息丟失的不足，實現對文物圖像特征更準確、高效的增強。

02實驗結果研究團隊利用萊森光學 iSpecHyper-VS1000 高光譜成像相機在實驗室環境下獲取了陶器蓋的高光譜圖像數據（光譜范圍覆蓋 380–1020nm，光譜通道數300）。由于光譜兩端噪聲較大，首先對采集數據進行了黑白板反射率校正及波段截取預處理，僅保留有效波段440–960nm，以提高分析可靠性。在圖像中選擇了云紋圖案相對清晰的區域1作為特征提取和增強的目標。經過PCA處理后，陶蓋彩繪的偽彩色圖像色彩更加逼真鮮明，圖案輪廓也較原始圖像更為清晰。SMACC算法從中成功提取出紅色顏料的端元特征并生成了對應的掩膜，使得云紋的紅色分布區域得到準確定位。將該紅色特征掩膜融合到HSV通道后，云紋紅色紋樣的飽和度和亮度顯著提高，細節得到極大凸顯。最終與原真彩圖像融合的結果顯示出整體亮度、清晰度的全面提升，模糊區域的紋樣得到明顯強化。客觀評價指標證明了該方法的有效性：相較僅采用PCA增強的圖像，融合PCA+SMACC得到的特征增強圖像的平均梯度提高了 22.23%，空間頻率提高 30.46%，信息熵增加 17.21%。更高的梯度和熵表明圖像細節和信息量顯著增加，這對揭示文物表面暗藏的紋樣具有重要意義。該方法在云紋彩繪的識別和增強上取得的成功，為漢代彩繪陶器等文物的數字化保護提供了新的技術手段。

圖3: 多級特征提取方法在陶器蓋云紋彩繪上的增強效果。(a) 紅色特征掩膜圖像；(b) 紅色特征增強后的偽彩色圖像；(c) PCA重建的真彩偽色圖像；(d) 最終融合增強后的圖像。
由圖3可見，融合增強后的云紋紅色紋樣輪廓清晰，色彩飽和且亮度均勻，原先暗淡的紋樣細節得到突出。
這項研究成果不僅拓展了高光譜成像技術在文化遺產領域的應用范圍，也為彩繪文物的無損數字化揭示與修復提供了精確可視化的新思路。該項目得到重慶市教育委員會科學技術研究項目和重慶市科技局科研計劃等資助支持，體現了跨學科技術在文物保護中的創新價值。
